油田无线监控解决方案无线视频监控网桥

POST TIME:2017-09-05 14:16 READ:

油田无线监控系统解决方案
一， 系统描述：
由于井场的范围大，随着油田信息化系统的建设，油田从内部的粗放式管理向信息化管理的过渡。逐步要求采油到输油过程的实时管理，要求油井实时视频管理，输油管线泄漏监测，油井数据传输，等多系统的监控平台，随着无线监控的技术成熟，实时远程监控，远程数字油田视频无线监控系统由三部分组成：前端图像采集系统（含供电系统）、无线传输系统后端监控管理指挥系统。专门针对油井所在地区的地理特点，结合当地的地理环境而推出的一套完整的安全综合治理 “ 远程数字油田无线监控系统” 解决方案。该系统满足本地监控和中心联网多级网络化视频监控的需求。可 24 小时实时监控油田安全情况，降低了安全监控人员的劳动强度，为监控中心指挥提供强有力的保障，使各级监视中心的调度人员通过远端传送的现场图像，直观、准确、及时地了解各工区的实际情况。
无线监控系统是监控和无线传输技术的结合，它可以将不同地点的现场信息实时通过无线通信手段传送到无线监控中心，并且自动形成视频数据库便于日后的检索。系统是由前段设备（2.4CSD-2405N）发射端，后段是由（2.4GCSD-2405NM）接收端到监控系统。注意事项：现场环境前段到后段没有遮挡物，没有大的干扰源，无线监控系统为各级管理部门应用提供开放的数据平台，使生产和管理人员及时控制和掌握生产动态，从而实现整个生产过程的自动化；并可以对取得的实时数据进行统计、分析、优化，从而为保证生产设备正常运转、降低生产成本提供重要依据。
二， 行业特点：
气候环境较为恶劣，雪、雾、风沙等自然现象较为普遍，且气温波动较大，要求微波设备具备全室外工作特性。
油田一般地处偏远，地域辽阔，油田采油工区各个采油点分布比较分散，有的采油点之间相距几百米，有的则相距到数十公里。采用点对点，点对多点混合组网模式。
系统扩充性强。采油点随工作的进展，随时可能增加或拆除，因此要求无线设备安装简便、灵活。
三， 项目背景：

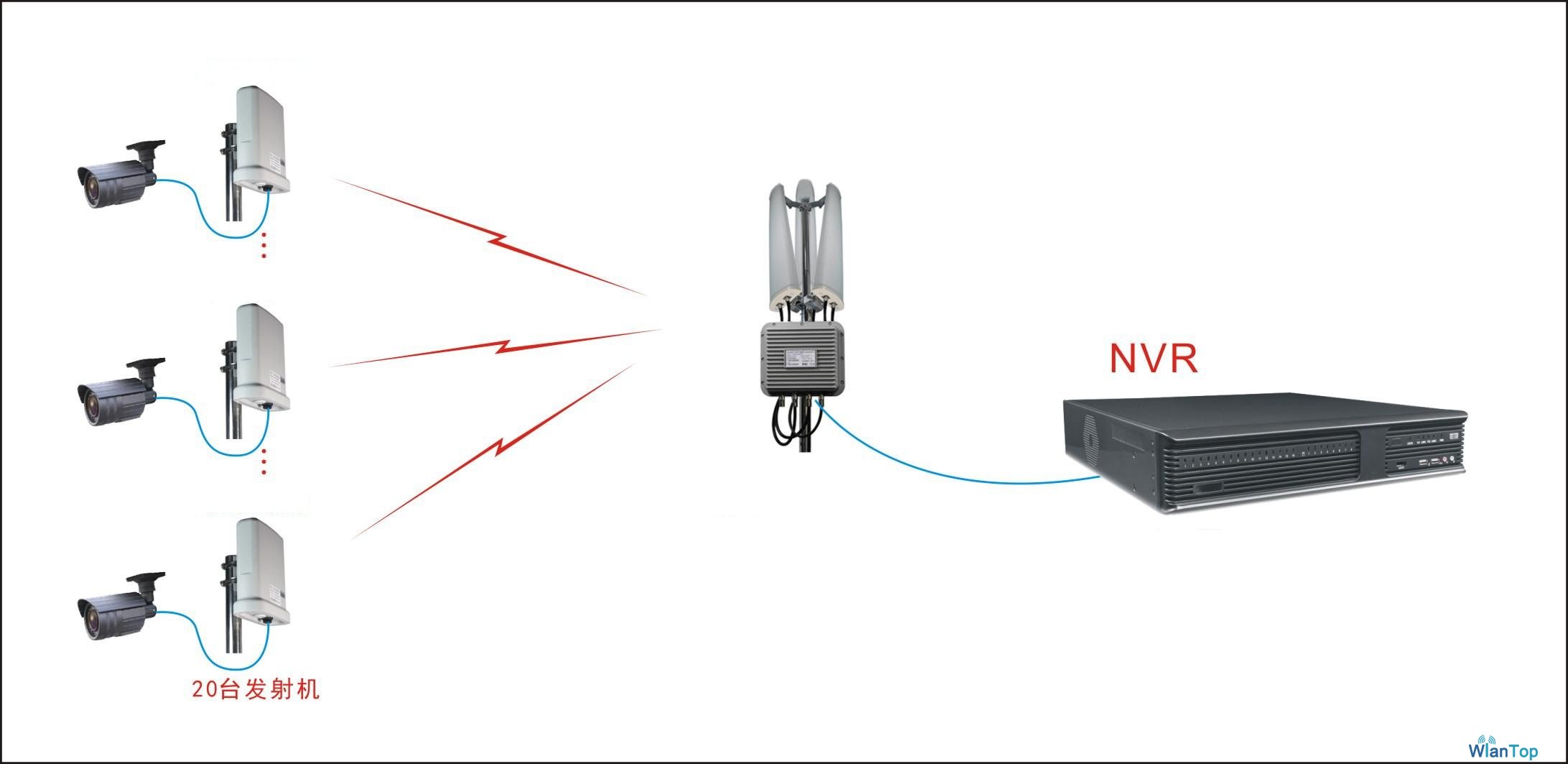

项目是东营油田采油大队无线监控项目，共有约50个点要实现无线网络监控。因油井相对集中，所以决定一共安装20台摄像机，采用1管2或3的方式，实现全部油井的监控。后端监控室内实现PC服务器、DVR、电视墙同时监控，DVR24小时不间断录像，PC服务器白天实时监控，夜间录像。

四：方案详解：

1、中心点：中心点建有一座无线接收塔，塔高约30米，在塔27米地方有一个操作平台，平台上安装防水箱，网桥等设备全部安装在防水箱内。（考虑成本可以不做塔）在中心接收点，共安装四台网桥设备，每台网桥搭配一块90度的板状天线，四台网桥通过双绞线连接到交换机上，在通过一根光纤与监控室的服务器连接，因本项目从塔顶到监控室距离将近200米，所以从塔顶到监控室采用了光纤，当然也可用两台高带宽的网桥做点对点，但造价较高。
2．2、远端点：每个远端点都立有一根高15米的电线杆（地面约13米），以安装监控设备，远端点选用网桥加定向天线的方式与中心点连接，这样，可以保证无线连路上的传输距离与信号强度。
2．3、监控室：监控室的主要设备有视频解码器、服务器、24口交换、操作台、DVR、电视墙。视频编码器与服务器与交换机相连，塔顶的信号通过光纤到交换机,视频解码器接入DVR，DVR连接电视墙，这样，从塔顶到服务器实现数字信号传输，在从服务器通过视频解码器将信号转换成摸拟信号进入DVR，在由DVR将图像输入到电视墙上。
摄像机选择：因本项目所要实现的监控不是只对本井监控，还需要监控点对周围的5到6口井都进行全天24小时的监控，这就要求摄像机的距离，成像质量等一定要高于一般摄像产品，在摄像机的选择上，原装像机加红外灯的方式，实现全天24小时的监控。
