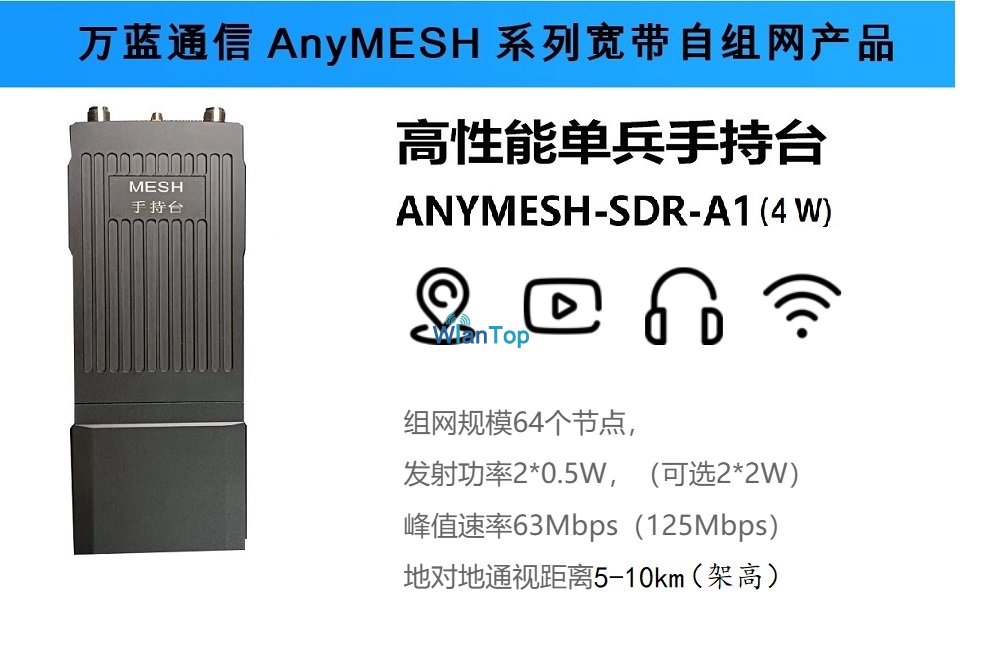

产品名称:ANYMESH-SDR-A1(4W)1.4Ghz COFDM MIMOMESH自组网单兵电台

所属类别:自组网手持台

产品型号: ANYMESH-SDR-A1-4W

浏览次数:

产品简介:1.4Ghz COFDM MIMO MESH自组网单兵一套采用无线宽带自组网技术实现的MIMO双天线便携式单兵通信设备,距离更远、带宽更大,可为视频、语音、数据等上层应用提供IP透明传输通道,更远距离2W*2发射功率更强,传输距离更远,更大带宽MIMO双天线设计,带宽翻倍100M,高集成度MIMO MESH 无需依赖基础通信设施,无需人工配置,即可实现随时随地快速组建通信网络。该产品具有快速部署、高兼容性、轻便小巧、低功耗、高带宽等特点,可广泛应用于应急通信、快速布防、野外考察、地下作业等行业领域。

详细介绍

自组网单兵手持台AnyMESH-SDR-A1(2*2W)

ANYMESH-SDR-A1(4W)单兵手持台自组网设备外形精致、重量轻便,仅1080g,便于手持携带或挂于腰肩、背部。可为公安执法、消防救援、特种作战等紧急任务提供高效数字融合通信网络。产品开机状态可控制在秒级,具备自动建链、自动搜寻等特点。为应急指挥提供语音组呼、视频回传、GIS 定位、人员感知等多媒体交互业务。同时可通过无人机链路扩大单兵手持台通信范围,建立突发事件现场、现场指挥中心双向通信链路。



产品特色




非视距传输

基于自组多跳技术,信号自动选择最佳路径到达无直接视距的目标节点




快速组网

无需人工配置,开机即可与已有节点快速组建临时的无线通信网络,实现现场视频、图像、语音信息一对多双向传输




GPS/北斗定位

高精度定位:内置高精度GPS/北斗定位模组,连接天线条件下,支持地图位置显示




网络自愈合

每个节点有多条传输数据的路径,若节点出现故障或受到干扰,数据包将自动路由到备用路径继续传输,保证紧急情况下的组网稳定




高传输速率

在同样的通讯范围和传输条件下,基于MESH网络的自适应性能,超越一般网络速率,可达63Mbps@10MHz,125Mbps@20MHz*


移动式节点

支持地面、水上、空中高速移动中的有效连接,可与各动静态节点之间形成自组网络




多接口数据输入

具有网口、串口、语音等多种接口,可与手咪、传感器等多种不同类型的终端连接,数据对接Web平台




网络管理平台

登录web端平台即可便捷地查看或配置设备信息和网络信息,并通过网络拓扑图直观地了解其他设备的连接状态



产品展示




产品参数



无线特性 通信频率 常用320-470M/500-650M/1.2-1.5GHz可选,1MHz步进可调【70~6000hz可定制】
信道带宽

2.5/5/10/20*MHz【20MHz版本可定制】

发射功率 双通道,500mW*2和2W*2两种版本可选,1dBm步进可调
通信波形 TDD-COFDM + MIMO(双发双收)
载波调制 BPSK/QPSK/16QAM/64QAM/256QAM(自适应)
接收灵敏 -103dBm@2.5MHz
通信距离 可达30km(地空视距),10km(地地视距)
通信速率

峰值65Mbps@10MHz

【峰值125Mbps@20MHz可定制】

发射功率 双通道,最大 30dbm(1W),1dBm 步进可调
组网功能 组网能力 单频支持64节点以上
组网跳数 最大不低于32跳
入网时间 系统启动后1s入网
网络拓扑 无中心网络,星型网络,链式网络,网格式等。
网络透传 支持网络IP透明传输功能
系统功能 外设接口 3TCP/IP协议,RJ45网口,RS232串口【可定制多网口,RS232,RS422,RS485等】
视频接入 支持IP视频输入
视频扩展 视频编码器HDMI/SDI/CVBS(* *按需定制)
控制功能 支持软件统一管理配置【支持配置管理软件定制
语音通信 全双工 VOIP 语音会议/PTT 手咪对讲
卫星定位 GPS-BD
其余功能 WiFi AP
物理特性 整机功耗 6~12W
工作时间 6~8小时(集成可拆卸电池)
工作温度 -40℃~65℃
防护等级 IP65
外观尺寸 78*45*216mm(L*W*H)
整机重量 980g



消防应急 指挥通信

战术互联 自组指控
海上舰船 岸基通信
城市反恐 维稳指挥

大型活动 安保巡逻
地铁透地 多跳通信
车队联动 自组通联
抢险救援 调度指挥
森林防火 监控保障
区域覆盖 重点布控


AnyMESH-SDR-A1-4W MIMO MESH自组网单兵是一套采用无线宽带自组网技术实现的MIMO双天线便携式单兵通信设备,距离更远、带宽更大,可为视频、语音、数据等上层应用提供IP透明传输通道。无需依赖基础通信设施,无需人工配置,即可实现随时随地快速组建通信网络。该产品具有快速部署、高兼容性、轻便小巧、低功耗、高带宽等特点,可广泛应用于应急通信、快速布防、野外考察、地下作业等行业领域。

AnyMESH-SDR-A1-4W MIMO MESH自组网单兵是一套具有无线收发装置的通信装置,若干个节点可组成一个智能、多跳、移动、对等的去中心化临时性自治网络通信系统,节点之间采用动态网状连接,无中心节点,能更有效的分摊网络流量,且具有更强的网络健壮性。网络中的任意终端节点互相平等,任何一个节点的离开或消失不会影响整个网络的运行。在不依赖任何通信网络基础设施的情况下提供一种通信支撑环境,从而实现快速的网络部署。针对应急通信所具有的时间不确定、地点不确定的特性,所有节点之间通过链路层自动协商路由,无需人工配置,即开即用,适合在公安执法、森林防火、抢险救灾、军队演练、反恐特勤等领域的应用。



ANYMESH-SDR-A1单兵手持电台(4W).pdf
