ANYMEHS-UWL-2W机载嵌入图数一体数据链路蜂群协同组

POST TIME:2024-10-19 19:42 READ:

产品概述

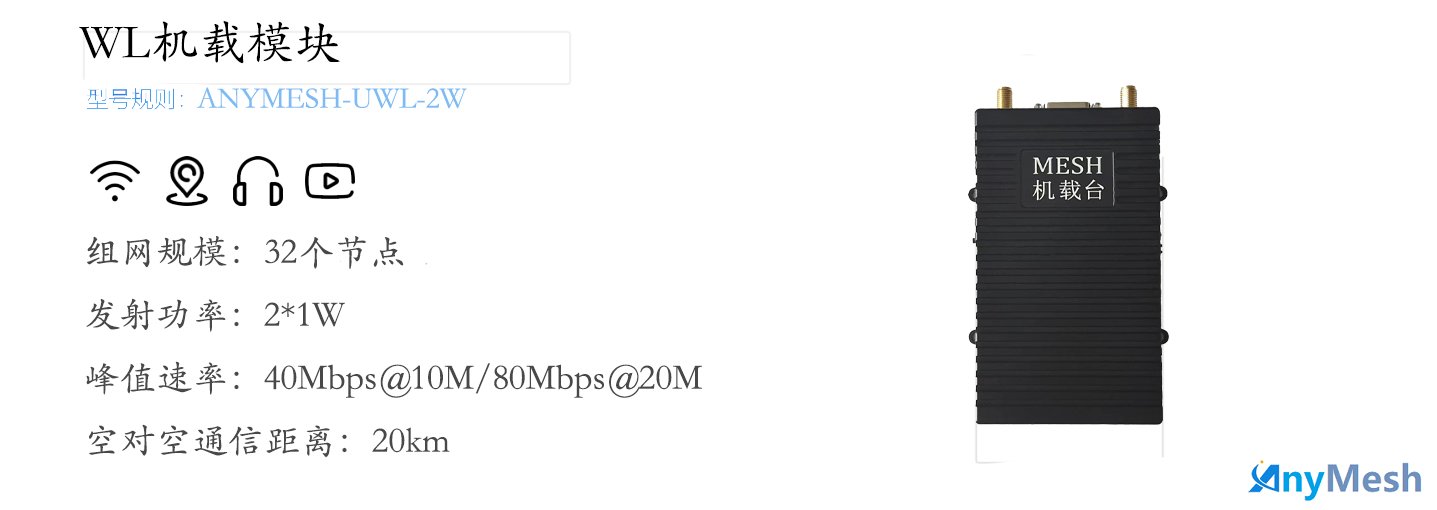

为了满足对载荷重量有限制的无人机集群通信组网应用需求，北京万蓝拓通信技术有限公司研制了 ANYMESH-UWL（J30J）-2W 轻薄机载 mesh 自组网电台，该电台是一款尺寸小、重量轻、成本较低、较远距离、高速的 MIMO mesh 自组网电台，160*70*25mm，整机重量约280g，提供 2 个网口、3 个数据串口等接口。
ANYMESH-UWL（J30J）-2W 机载型自组网模块，是万蓝通信为无人机和无人车用户量身定做的一款轻薄型无中心自组网模块，该模块具备双通道最大 2W 的发射功率。可不依赖任何基础通信设施而临时、动态、快速地构建一个无线 IP mesh 网络，具有自组织、自恢复、高抗毁的能力，支撑数据、视频等多媒体业务多跳传输。该产品非常适用于军事领域与应急领域，可广泛用于无人机组网，无人机中继，无人机巡航等领域。
该产品具有软件无线电特性，非常适用于军事、消防领域；同样也适用于移动车辆、船只装备，实现车与车，车与人之间无间断通信。此外，该产品也能满足矿井，隧道和地下室等封闭式场景的专网无线通信需求。可实现点对点或点对多点双向无线视频、语音、数据传输，广泛应用于智慧城市、部队单兵、公安武警、消防救援、应急车队通信、人防边防、海上无人船、特种机器人等领域。

显著优势
Ø 传输距离远：采用OFDM和MIMO收发分集等技术，电台接收灵敏度可达-96dBm，2W发射功率下，空空视距通信可达20-30km。
Ø 传输速率高：采用OFDM、BPSK/QPSK/16QAM/64QAM 自适应调制、接收分集等技术，最大速率大于80Mbps，适合较大业务量多跳传输；
Ø 网络规模大：采用CSMA/CA协议，信道资源动态分配，单频可支持64个节点进行组网；
Ø 中继跳数多：实测视频中继跳数可达8 跳，大大扩大网络覆盖范围，提升自组网灵活性，增强了网络应用的适用性；

产品特点
Ø 软件架构：基于IP体系的无中心、分布式无线自组织网络；
Ø 抗多径干扰：OFDM多载波调制具有较强的抗多径干扰通力；
Ø 绕射能力：具有较强的绕射和穿透通力；
Ø MAC协议：CSMA/CA；
Ø 动态路由：二层智能路由协议；
Ø 灵活性：可扩展性强，节点可动态加入和退出；
Ø 移动性：已测试节点最大移动速率为200公里/小时；
Ø 抗毁自愈：个别终端损毁不会影响网络正常运行，具有很强的抗毁能力；
Ø 工作模式：星形网、网状网、链状网、点对点，点对多点，多点对多点；
Ø IP透传：支持网口ßà网口、网口ßà串口、串口ßà串口的IP透明传输；
支持串口参数设置，适配不同的串口设备；
Ø 互联网扩展：网内任一节点都可作为网关,有效延伸互联网覆盖范围；
Ø 静态路由：支持手动设置静态路由；
Ø 安全加密：支持AES128/AES256信道传输加密，保证信息传输安全；
Ø 频谱扫描：具有频谱扫描功能，查看当前频谱使用情况，指示干扰；
Ø 配置管理：可对电台的信道、带宽、功率、速率、IP，密钥等参数进行设置；
Ø 状态显示：可动态显示网络拓扑、链路质量、信号强度、环境底噪等；

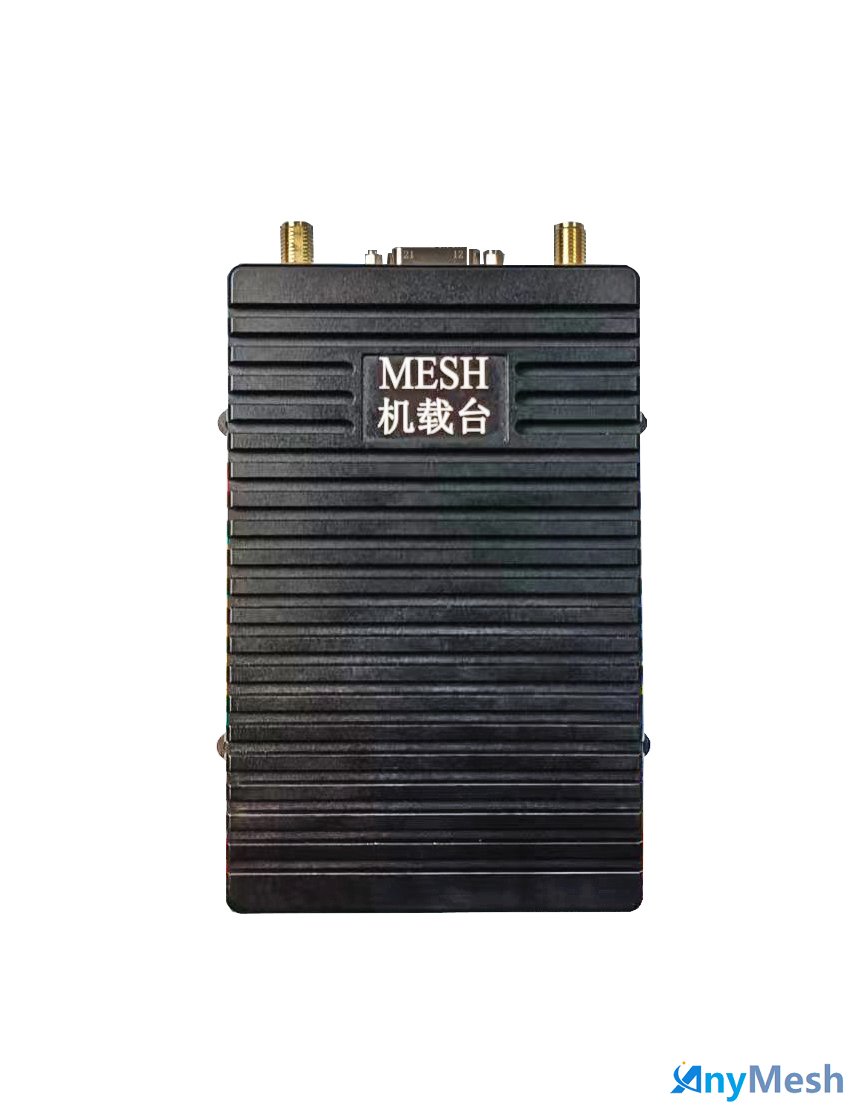

产品尺寸

技术指标/规格参数

功能选项			规格	定制项
无线特性	网络规模	单频可支持32个节点
	通信频率	L波段1400~1500MHz，1MHz步进可调		其他频率可定制
	发射功率	L波段33dBm（2W），1dBm步进可调		其他发射功率可定制
	带宽模式	2.5 / 5 / 10 / 20 MHz		其他频宽模式可定制
	通信波形	OFDM + MIMO + CSMA/CA
	载波调制	BPSK/QPSK/16QAM/64QAM（自适应）
	接收灵敏度	-96dBm @ 5MHz
组网功能	通信距离	20-30+km（空空视距，与天线增益、电磁环境、地形环境相关）
	通信速率	峰值40Mbps@10MHz/80Mbps@20MHz
	传输时延	单跳约2ms
	多跳能力	数据可达15跳/视频传输可达8跳以上
	移动速度	移动速度：支持300+km/h高速移动
系统功能	启动时间	32秒
	入网时间	小于1秒
	路由切换	小于1秒
	数据接口	网口x 2，串口RS232 x 2，串口TTL*1		其他串口类型外接转换
	频谱感知	具有频谱扫描、干扰指示功能
	网络扩展	WIFI AP
	安全加密	AES128、AES256;
	卫星定位	*GPS/BD外接扩展		520g版本自带GPS/BD
物理特性	工作温度	-40~+70℃；
	供电要求	5.5mm电源接口*1 支持14~36V/2A
	整机功耗	6~15W
	外观尺寸	1067025mm
	整机重量	约280 g（不含天线）
