产品名称：ANYMESH-SDR-A3-10W自组网机载台图数一体链路模块

所属类别：自组网机载台

产品型号: ANYMESH-SDR-A3-10W

浏览次数：次

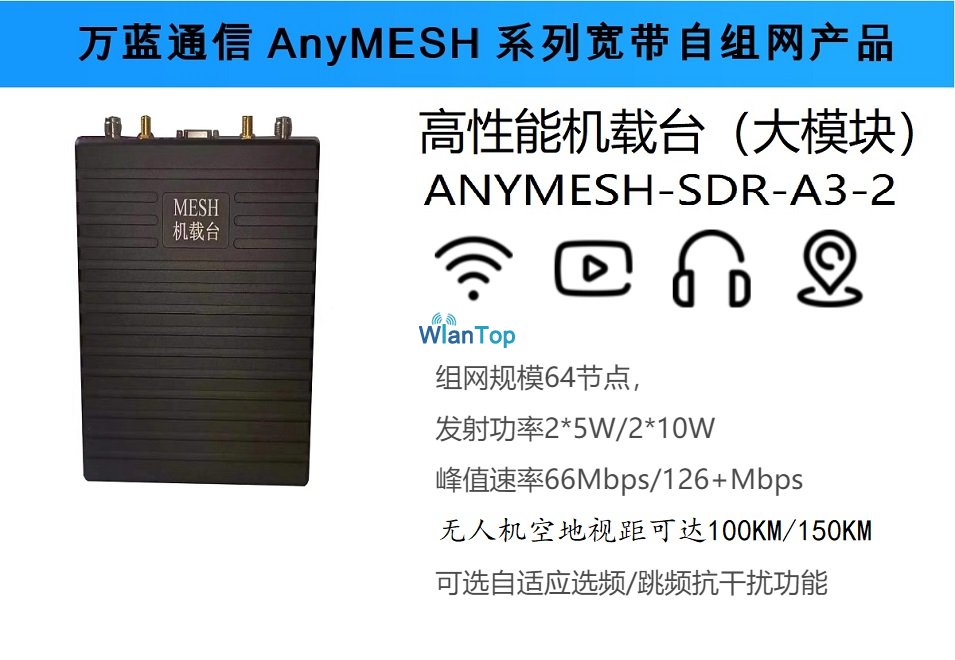

产品简介：推出100km级小型化的机载mesh自组网电台，图1所示，型号为ANYMESH-SDR-A3-10W，采用国产化FPGA+AD9361硬件方案，具有组网规模大、通信距离远、传输速率稳定、支持频段范围宽、抗多径干扰能力强、入网/退网快、路由切换速度快、支持高速移动节点、通信安全保密、接口丰富、支持IP语音会议等优良特性，主要应用于远距离、高速度、大规模无人机集群协同场景，当然也可以应用于地面无人车、车队组网、无人船等对通信性能要求比较高的场合。

详细介绍

在100公里车载/背负/基站式自组网电台ANYMESH-SDR系列电台的基础上，推出100km级小型化的机载mesh自组网电台，图1所示，型号为ANYMESH-SDR-A3-10W，采用国产化FPGA+AD9361硬件方案，具有组网规模大、通信距离远、传输速率稳定、支持频段范围宽、抗多径干扰能力强、入网/退网快、路由切换速度快、支持高速移动节点、通信安全保密、接口丰富、支持IP语音会议等优良特性，主要应用于远距离、高速度、大规模无人机集群协同场景，当然也可以应用于地面无人车、车队组网、无人船等对通信性能要求比较高的场合。

ANYMESH-SDR-A3-10W高性mesh自组网电台由核心板、功放、电源板三个模块组成，视频编码板、GPS等模块根据实际需要内部或者外部集成。

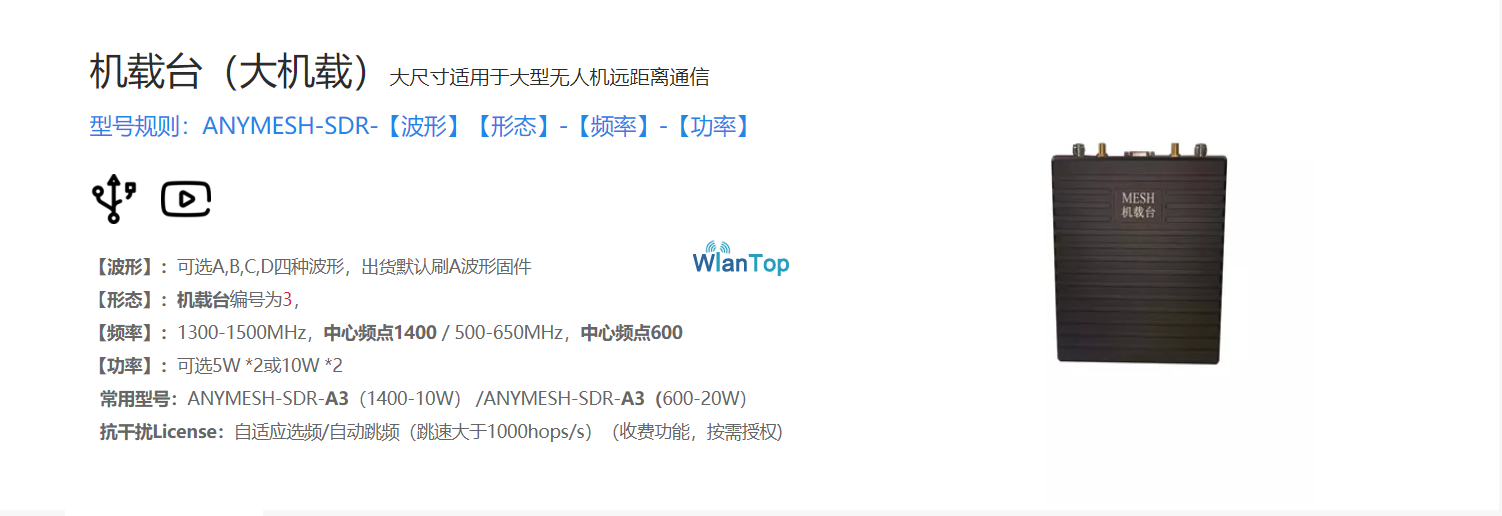

自组网机载台（大模块）

针对于ANYMESH-SDR-A3-1W通信距离短，功率小等缺点现推出ANYMESH-SDR-A3-10W,ANYMESH-SDR-A3-10W对比ANYMESH-SDR-A3-1W舍弃体型和重量的优势，强化自组网通信能力，为大型无人机载具的集群协同提供强有力的链路支持。

产品特色


非视距传输

基于自组多跳技术，信号自动选择最佳路径到达无直接视距的目标节点


快速组网

无需人工配置，开机即可与已有节点快速组建临时的无线通信网络，实现现场视频、图像、语音信息一对多双向传输

GPS/北斗定位

高精度定位：内置高精度GPS/北斗定位模组，连接天线条件下，支持地图位置显示


网络自愈合

每个节点有多条传输数据的路径，若节点出现故障或受到干扰，数据包将自动路由到备用路径继续传输，保证紧急情况下的组网稳定


高传输速率

在同样的通讯范围和传输条件下，基于MESH网络的自适应性能，超越一般网络速率，可达63Mbps@10MHz，125Mbps@20MHz*


移动式节点

支持地面、水上、空中高速移动中的有效连接，可与各动静态节点之间形成自组网络


多接口数据接入

具有网口、串口、语音等多种接口，可与手咪、传感器等多种不同类型的终端连接，数据对接Web平台


网络管理平台

登录web端平台即可便捷地查看或配置设备信息和网络信息，并通过网络拓扑图直观地了解其他设备的连接状态

产品展示


产品特色

无限特性	网络规模	单频可达64节点
	通信频率	常用 320-470M/400-650M/1.2-1.5GHz 可选，1MHz 步进可调
	发射功率	25W【可选210W】
	带宽模式	2.5 / 5 / 10 /20* MHz版本
	通信波形	TDD-COFDM +MIMO（双发双收）
	载波调制	BPSK/QPSK/16QAM/64QAM/256QAM
	接受灵敏	-103dBm@2.5MHz
	通信距离	可达100km以上（空空视距）【选配可达160km】
组网功能	通信速率	峰值66Mbps@10MHz，峰值125Mbps@20MHz（自适应）
	传输时延	单挑平均7ms
	多跳能力	短报文可达31跳、语音可达15跳、视频可达10跳以上
	移动速度	支持移动速率可达1000km/h
	启动时间	30秒
系统功能	入网时间	小于1秒
	数据接口	网口* 2，串口* 2，电源* 1
	频谱感知	具有频谱扫描、干扰指示功能
	视频扩展	IP 输入
	卫星定位	GPS/BD(按需外接）
物理特性	WIFI 接口	预留接口
	供电要求	支持24~26V/2A
	整机功耗	15~40W，双通道
	工作温度	-30~+55℃ （第三方检测报告）
	外壳尺寸
	整机重量	约1300g/1500g

技术规格书

ANYMESH-SDR-A3机载式电台(大机载10W).pdf

ANYMESH-SDR-A3机载式电台(大机载20W).pdf
