自组网电台多点位测试信号覆盖

一、时间：2023年6月16日至6月18日

多点位测试电台信号覆盖范围

器材准备：3台万蓝科技自组网设备，1台笔记本电脑，1架6旋翼无人机。
人员分工：用户负责现场指挥部测试点选取，万蓝工程师负责配合测试。
系统基本设置：
Ø 频率：1420MHz；
Ø 带宽：10MHz；
Ø 发射功率：20W、40W；
Ø 视频：1080P；
Ø 其它特殊配置：无。

不同距离点位下无人机视频回传

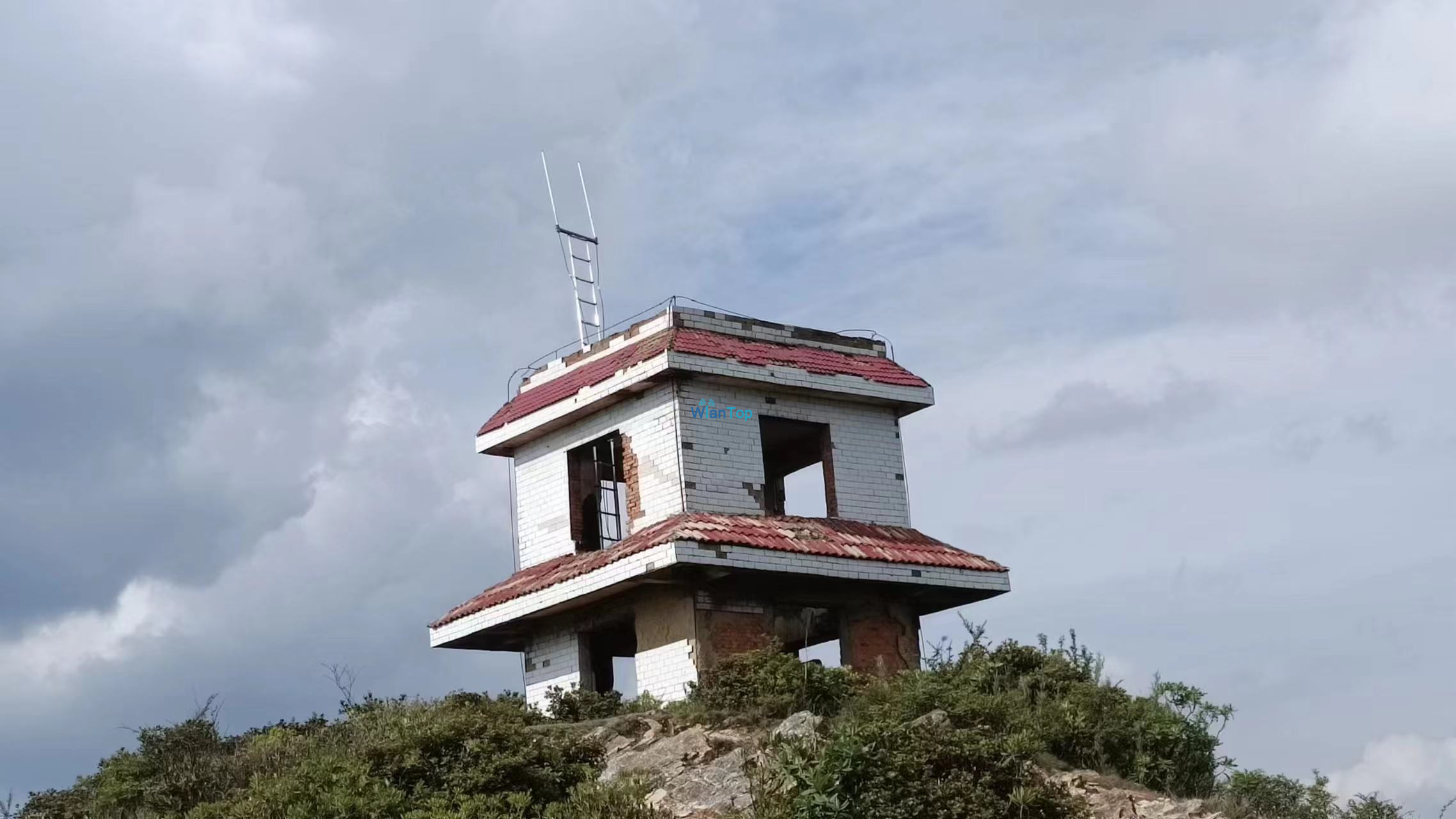

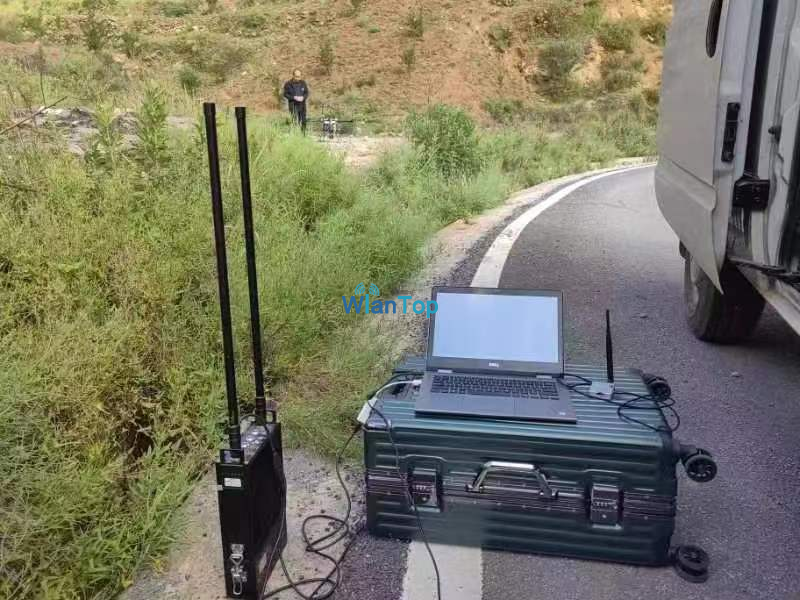

如上图所示，临时基站点位放置ANYMESH-SDR-A4固定站，各测试点位使用搭载ANYMESH-SDR-A3机载台起飞，起飞时由ANYMESH-SDR-A2车载背负台提供控制；测试无人机飞行多高可以与临时基站建立连接，查看视频是否清晰。（无人机300m飞行高度为极限高度）

第一测试点位距离临时基站点位约为60km。
测试链路图如下：

无人机飞行高度300m时视频回传清晰且流畅。

第二测试点距离临时基站点位60km。
测试链路图如下：

无人机飞行高度100m处建立连接，此链路视频回传清晰且流畅。

无人机飞行极限高度300m处仍未建立连接，第三测试点与临时基站点位之间距离为50km，中间存在高山遮挡且距离过远因而导致无法与无人机建立连接。

第四测试点距离临时基站点位50km。
测试链路图如下：

第五测试点距离临时基站点位63km。
测试链路图如下：

无人机在100m高度时链路稳定，视频回传清晰且流程。

第六测试点距离临时基站点位48km。
测试链路图如下：

无人机140m处建立连接，视频回传清晰且流畅。

第七测试点距离临时基站点位38km。
测试链路图如下：

无人机在50m高度下视频回传清晰且流畅。

中心固定点位

无人机起飞点位

本次顺利完成各点位的测试工作，结论如下：
1、系统在1跳传输情况下可实现高清视频传输，数据传输。

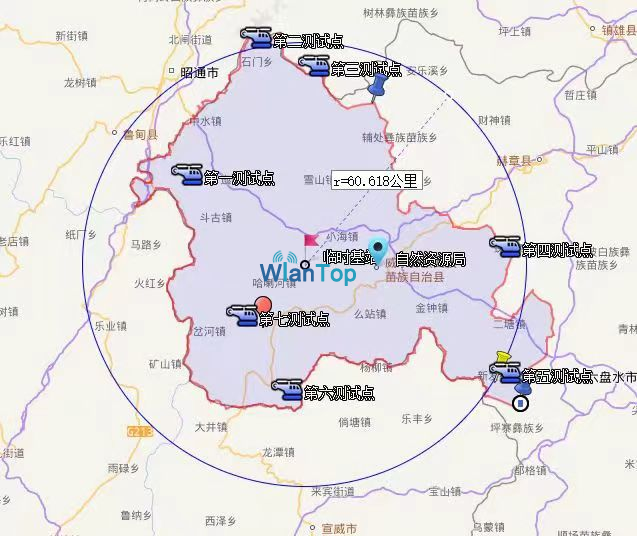

2、以临时基站点位为中心可基本覆盖半径为60km区域。
