项目名称：北京静之湖森林公园AnyMesh-SDR-A2电台20公里测试报

所属类别：测试报告

浏览次数：次

项目介绍

1：测试目的

9月 10 号 AnyMesh-SDR-A2电台20 公里测试报告
10MHz测速16Mbps，20MHz测速30Mbps

1） SDR 电台在10MHz 、20MHz载波频宽下的音视频传输能力(传输效果和带宽速率)；

2）测试 SDR 电台的远距离语音对讲功能（远距离 PTT手咪语音对讲）；

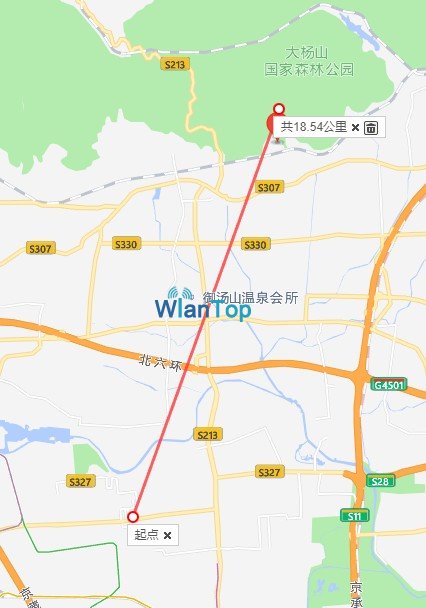

两电台中间直线距离 18.54km；
A点：一端在昌平区静之湖森林公园观景台(海拔200米左右)；

B点：一端在昌平区宏福大厦13层窗口（海拔 30 米左右）；

序号	名称	数量	参数
1	AnyMesh-SDR-A2-10W 背负台	2 台	频率：1300~1500MHz ；70-6000 MHz可定制，1Hz 步进可调（本次测试使用4组频点：1360、1380、1400、1420MHz做自适应智能选频工作，抗干扰）发射功率：2*5W; 带宽：10 MHz /20MHz；天线 6dBi
2	网线及 PC 相关	2 套	华为笔记本和荣耀笔记本各一台
3	测速软件	2 套	Jperf3.13 测速软件
4	电台支架	1 个	一端高约 3 米
5	海康网络摄像机	1 台	分辨率 1080P，码流 4M

4.1 10MHz 、20MHz频宽下的音视频传输测试：

10 MHz 、20 MHz 频宽下1080P高清视频清晰流畅无卡顿。

1）A 点(海拔200米左右)设备为 AnyMesh-SDR-A2系列背负台，采用三脚架架高 2 米使用 6dBi 天线，如图：

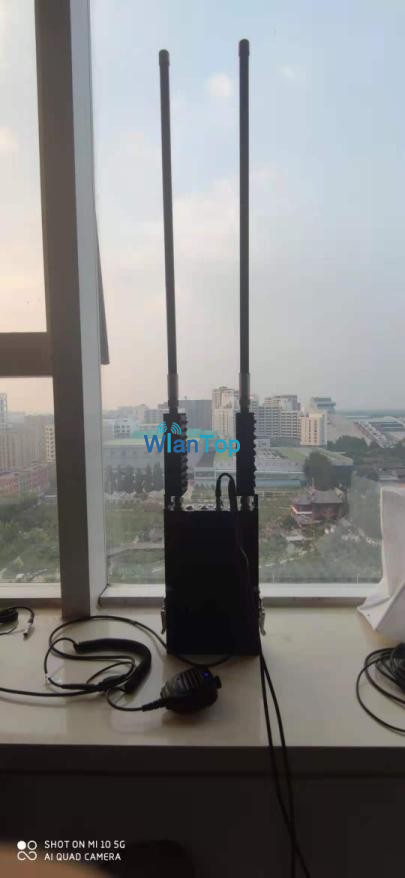

2）B 点（海拔 30 米左右）设备为同样为 AnyMesh-SDR-A2系列背负台，

放置于窗台，如图：

4.2 相关参数记录如下：

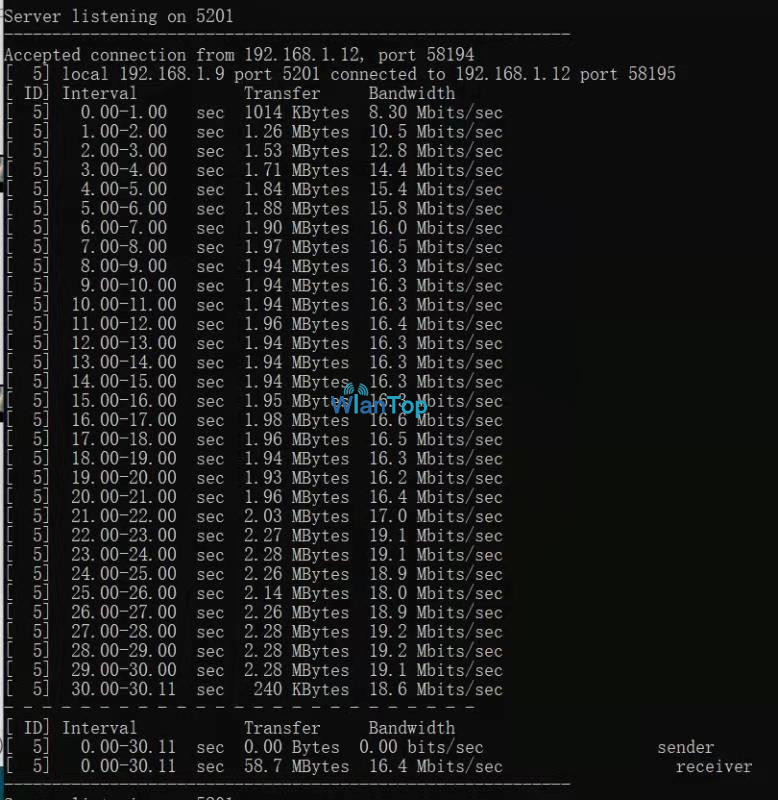

载波频宽设置为 10MHz，单线程灌包测试截图如下：

* 10MHz 频宽下灌包速率均值 16.4Mbps

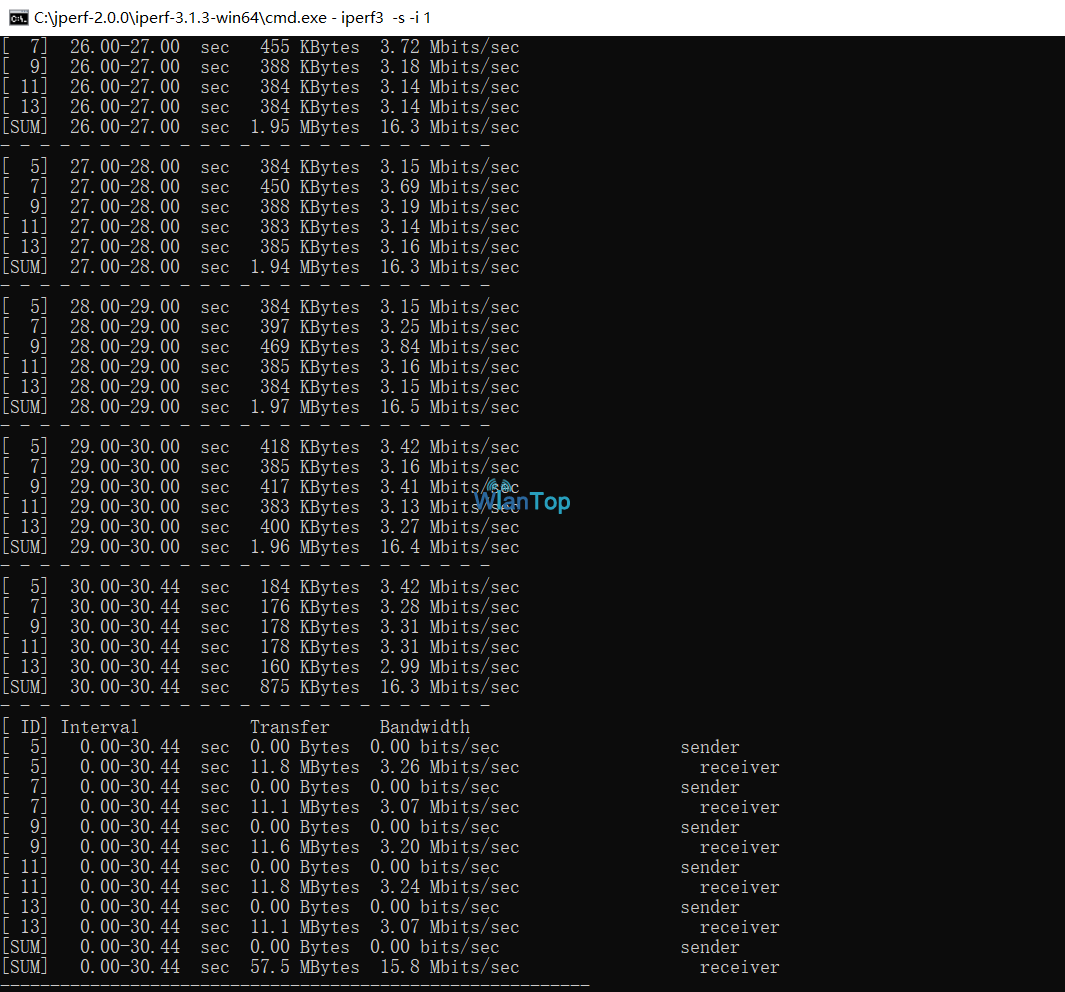

载波频宽设置为 10MHz，多线程灌包测试截图如下：

* 10MHz 频宽下多线程灌包速率均值 15.8Mbps

载波频宽设置为 20MHz，单线程灌包测试截图如下：

* 20MHz 频宽下灌包速率均值 30.2Mbps

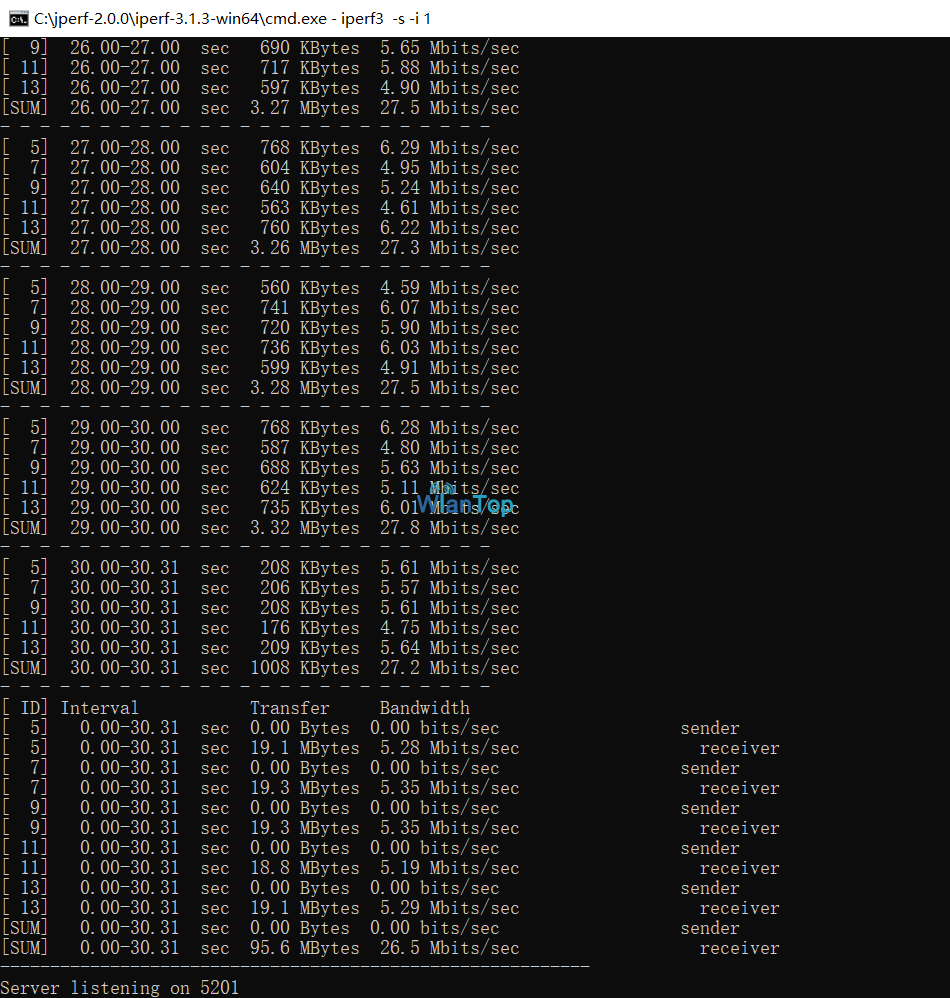

载波频宽设置为 20MHz，多线程灌包测试截图如下：

* 20MHz 频宽下多线程灌包速率均值 26.5Mbps

SDR-A2电台灌包测试结果

SDR-A2 电台在传输一路高清视频（分辨率 1080P，码流 4M）、距离 18.54km 的情况下分别使用10MHz、20MHz频宽测试，视频传输效果稳定流畅、灌包速率稳定。
